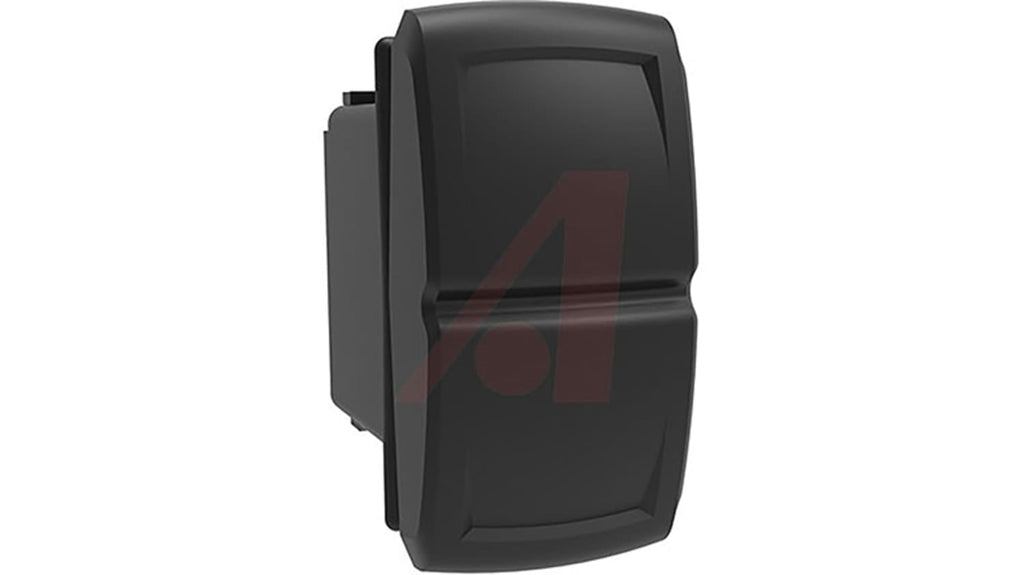

مفتاح ردّاد لوضع القيادة على الطرق الوعرة

• مفتاح تشغيل / إيقاف - SPST.

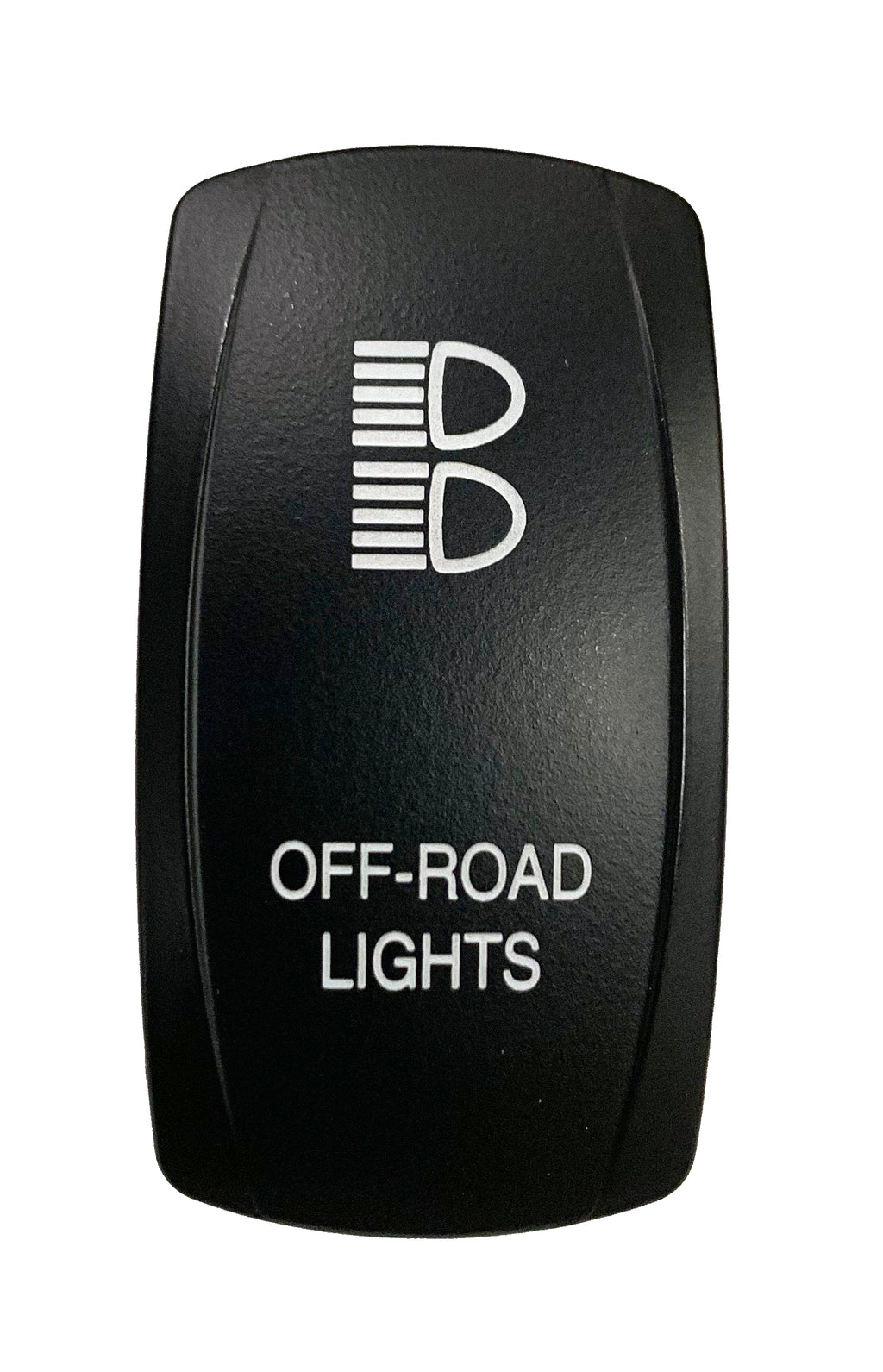

• يضيء مؤشر LED العلوي عندما يتم تنشيط الجزء العلوي من المفتاح الردّاد. سيضيء هذا المصباح منطقة الرموز.
• يتم توصيل مصباح LED السفلي بأسلاك منفصلة. سوف يضيء منطقة الكتابة عند التوصيل.
• تيار مقدر 20 أمبير بجهد 12 فولت
• لا توجد حواجز خلفية بين الوصلات الطرفية. يمكن استخدام موصلات إطار VCH مع أطراف Packard 630. يُباع موصل VCH والوصلات الطرفية منفصلة عن هذا المنتج.

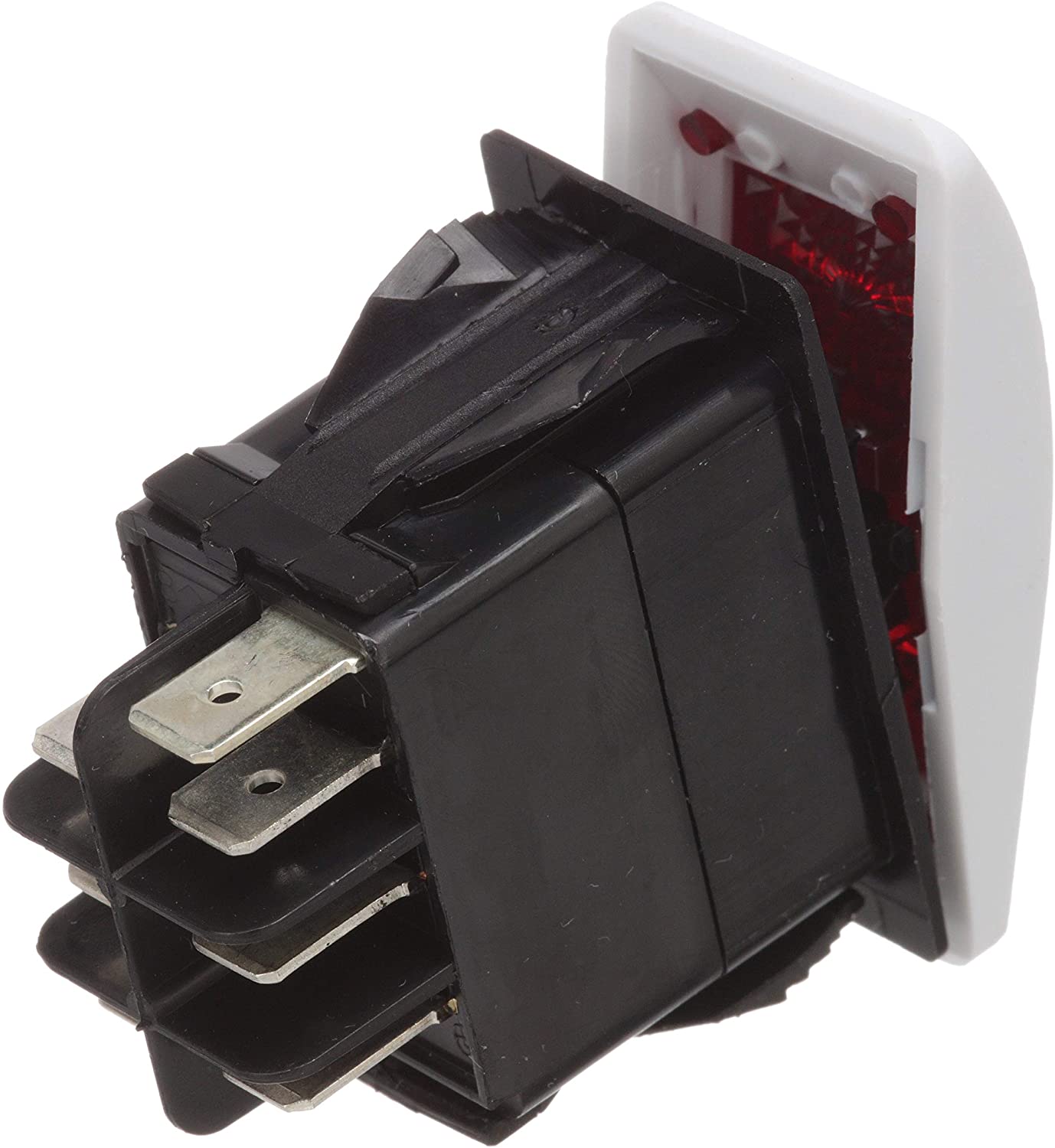

• ويمكن أيضًا استخدام أطراف الفصل السريع السلبية الأنثى المعزولة مقاس 1/4 بوصة. هذا مفتاح توصيل بـ 5 أطراف

حلقات على شكل حرف O مثبتة على مصابيح LED و/أو المصابيح المتوهجة والعمود المركزي لعزل الماء والغبار والحطام. يفي المنتج بمعيار IP68 أي أنها مقاومة للغبار عند المستوى 6، ومقاومة للماء عند المستوى 8 بالنسبة لمكونات اللوحة الأمامية للمفتاح فقط. يتوافق المفتاح المحكم مع جلبة توصيل اللوحة الاختيارية (VPS-CAR) بتصنيف IP67.

فتحة تركيب المفتاح 0.830 × 1.45 بوصة.

نطاق سُمك اللوحة

• 0 جلب - 0.032، 0.062، 0.093، 0.125، 0.187، 0.250 بوصة
• 1 جلبة - 0.030 إلى 0.109 & 0.147 إلى 0.157

عمق المفتاح

• المفتاح فقط، بدون حاجز خلفي - 1.479 بوصة
• المفتاح فقط، مع الحاجز الخلفي - 1.55 بوصة
• المفتاح مع إطار موصل VCH أو VC - يبلغ 2.029 بوصة

أبعاد حركة المفتاح الردّاد

• 1.912 × 1.020 بوصة

الاعتماد البيئي:

العزل  الإصدار محكم العزل: متوافق مع معيار IP66/68، ينطبق هذا التصنيف على مكونات اللوحة الأمامية للمفتاح فقط، ويشير إلى الحماية الكاملة ضد الغبار بالإضافة إلى الحماية ضد رذاذ الماء القوي.

التآكل  تم اجتياز اختبار الغاز المتدفق المختلط (MFG) من الفئة الثالثة، واختبار التعرض المعجل لمدة 3 سنوات لكل الموصلات الذهبية والفضية الذي نشرته الجمعية الأمريكية للاختبار والمواد - ASTM B-827, B-845

درجة الحرارة التشغيل: من -40 درجة مئوية إلى +85 درجة مئوية

الاهتزاز 1 معتمد وفقًا لتصنيف Mil-Std 202F، الطريقة204D، اختبار الحالة A بمقدار 0.06 DA أو 10G 10-500 Hz. تم اختبارها باستخدام موصل VCH. معايير الاختبار - عدم فقدان الدائرة أثناء الاختبار، المقاومة التلامسية قبل الاختبار وبعده.

الاهتزاز 2  الصّدَى (الرنين) 24-50 هرتز 0.40 DA

50-2000 هرتز ± 10G بحد أقصى - المحور الأفقي ‎3-5G بحد أقصى عشوائي

24 هرتز، 0.06 PSD-Gsq / هرتز

60 هرتز 0.50

100 هرتز 0.50

200 Hz 0.025

2000 هرتز 0.025

لا يوجد فقدان في الدائرة أثناء الاختبار؛ <¼10 من الثواني.

اختبار الصدمة  معتمد وفقًا لتصنيف Mil-Std 202F، الطريقة 213B، اختبار الحالة K @ 30G. تم اختباره باستخدام موصل VCH. معايير الاختبار - عدم فقدان الدائرة أثناء الاختبار، المقاومة التلامسية قبل الاختبار وبعده.

اختبار رذاذ الملح  معتمد وفقًا لتصنيف Mil-Std 202F، الطريقة 101D، حالة الاختبار A، لمدة 96 ساعة. الإصدار محكم العزل فقط.

اختبار مقاومة الغبار معتمد وفقًا لتصنيف Mil STD 810، الطريقة 510.2، سرعة الهواء 300 قدم / دقيقة، لمدة 16 ساعة

الصدمات الحرارية معتمد وفقًا لتصنيف Mil-Std 202F، الطريقة 107F، اختبار الحالة A، نطاق درجة الحرارة من -55 درجة مئوية إلى +85 درجة مئوية. معايير الاختبار - مقاومة التلامس قبل الاختبار وبعده

اختبار مقاومة الرطوبة معتمد وفقًا لتصنيف Mil-Std 202F، الطريقة 106F، معايير الاختبار - مقاومة التلامس قبل الاختبار وبعده

الحماية من الاشتعال جميع المفاتيح ذات التصميم محكم العزل تلبي متطلبات UL1500 / ISO8846 للحماية من الاشتعال، بالإضافة إلى التوافق مع تعليمات توجيه الاتحاد الأوروبي ‎94/25/EC الخاصة بالمنتجات البحرية.

• أبعاد الشحن:  12.7 سم × 10.16 سم × 3.81 سم (الطول × العرض × الارتفاع)
